順益體系（集團）張立龍

摘要：化工行業(yè)腐蝕問題普遍存在，特別是異型結(jié)構(gòu)件和長期處于潮濕狀態(tài)的設(shè)備，如法蘭、閥門、螺栓等采用傳統(tǒng)的外防腐手段很難做到長效防腐，給工業(yè)生產(chǎn)造成很大的安全隱患。本文主要闡述了新型防腐材料——銹蝕轉(zhuǎn)化涂層、精蠟防蝕工藝的特性、工藝特點及典型應(yīng)用。

關(guān)鍵詞：除銹方法帶銹防腐 帶濕防腐 銹蝕轉(zhuǎn)化

引言:

侯保榮院士在“我國腐蝕狀況及控制戰(zhàn)略研究”2016年度工作會議上表明：我國的腐蝕成本占GDP的3%-5%，2014年的腐蝕損失大約是2萬億人民幣以上，腐蝕成本若能減少1%的話，就能挽回幾千億的經(jīng)濟損失，當(dāng)然這比較難實現(xiàn)；但如果我們通過腐蝕控制來減少0.1%腐蝕成本的話，也能挽回幾百億的經(jīng)濟損失。由此可見腐蝕控制得好，帶來的經(jīng)濟效益是非常明顯的。

腐蝕損失遠遠大于自然災(zāi)害和其他各類事故損失的總和，腐蝕潛伏在我們身邊，一旦發(fā)生，就會危害我們的生命，給國家造成巨大的經(jīng)濟損失。如201年11月22日山東省某輸油管道泄露爆炸，造成62人遇難，136人受傷，直接經(jīng)濟損失7.5億元，就是由“輸油管道與排水暗渠交匯處管道腐蝕減薄、管道破裂”導(dǎo)致的。如何有效的進行腐蝕控制、將損失降低？本文針對化工廠常見部位的腐蝕進行了探討。

鋼鐵生銹的條件及促進因素

1、導(dǎo)致鋼鐵生銹的條件：鋼鐵生銹是與氧氣和水共同作用的結(jié)果，一旦形成疏松多孔的狀態(tài)，會加速鋼鐵的銹蝕。

4Fe + 3O2 + XH2O ==== 2Fe2O3·XH2O

2、促進鋼鐵生銹的因素：離子化合物（氯化物）的存在、酸性污染物（酸雨）的存在、高溫（加快化學(xué)反應(yīng)速度）、經(jīng)刮擦或凹凸扭曲表面（增加接觸面積）及其他因素；

鋼材的除銹方法〔1〕

要取得有效的防腐效果，除銹等級是否滿足工藝要求至關(guān)重要。

1、常用的除銹方法及特點：

2、除銹設(shè)備：

目前國內(nèi)較常用的除銹設(shè)備是回收式噴砂除銹設(shè)備，它可以在噴砂的同時將打下來的氧化皮、鐵銹和砂子吸入回收裝置。但由于對設(shè)備要求較高，除銹效率不高，目前沒有大規(guī)模使用。

目前國外已用高壓純水除銹工藝取代了干噴砂工藝，該技術(shù)以其環(huán)保、簡便、高效、安全、成本低的優(yōu)點越來越多地被人們接受和重視。

3、除銹材料

目前國內(nèi)外早已研制出多種帶銹防銹涂料和涂覆材料，如帶銹防腐漆、銹蝕轉(zhuǎn)化涂層、精蠟防蝕系統(tǒng)。這類材料可直接涂刷或包覆在金屬的表面，通過對銹層滲透、轉(zhuǎn)化起到保護作用。因此省去了除銹工作，實現(xiàn)了除銹和防銹的統(tǒng)一。

在化工企業(yè)日常維護中，我們常遇到無法徹底除銹（打磨的安全風(fēng)險、噴砂的污染）、除濕的情況，要想進行腐蝕控制有效的方式是既能帶銹防腐又能長效防腐且操作簡便。

新型防腐材料介紹

1、材料特性

2、銹蝕轉(zhuǎn)化機理：

產(chǎn)品中的主酸（天然丹寧酸）與銹作用，解離出三階鐵離子，三階鐵離子與丹寧進行絡(luò)合，形成絡(luò)合物。該絡(luò)合物不僅可以有效抑制內(nèi)部銹蝕發(fā)展，且能與面涂結(jié)合緊密，大大延長表面保護材料的使用壽命，同時也對設(shè)備提供保護。

四、典型應(yīng)用案例

1、法蘭防腐：

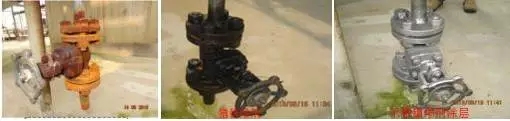

a、干燥區(qū)域的防腐（銹蝕轉(zhuǎn)化涂層）

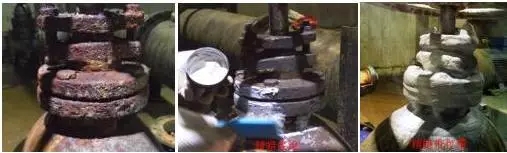

b、潮濕區(qū)域的防腐（精蠟防蝕系統(tǒng)）

潮濕區(qū)域的防腐

（1）工況描述：常溫干燥和潮濕區(qū)域法蘭腐蝕嚴重，腐蝕等級為C級；

（2）原處理方式：涂刷油漆。因以上部件無法徹底除銹，部分部件長期處于潮濕狀態(tài)，故防腐年限為2個月；

（3）解決方案：對于干燥部位采用銹蝕轉(zhuǎn)化涂層，防腐年限達到1年以上；潮濕區(qū)域采用精蠟防蝕工藝，至今無腐蝕；

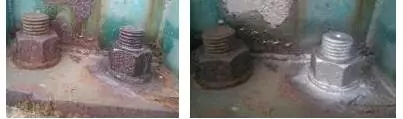

2、螺栓防腐：

（1）工況描述：螺栓普遍腐蝕等級為B-C級，局部區(qū)域腐蝕嚴重影響螺栓強度；

（2）原處理方式：涂刷油漆、油膏。因以上部件無法徹底除銹，涂刷油漆相當(dāng)短；涂抹油膏會因雨淋后流失，需經(jīng)常涂抹。

（3）解決方案：采用銹蝕轉(zhuǎn)化涂層或精蠟防蝕工藝，達到很好的防腐效果；

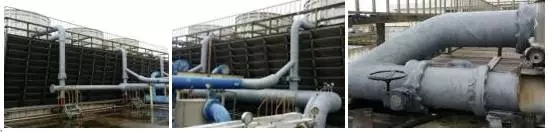

3、冷卻水管路防腐：

（1）工況描述：管路、法蘭等部位因長期處于潮濕狀態(tài)，造成大面積腐蝕；

（2）原處理方式：涂刷油漆。因無法徹底除銹和干燥，防腐半年后出現(xiàn)全面點蝕；

（3）解決方案：在潮濕狀態(tài)下，去除浮銹后采用精蠟防蝕工藝對管路、法蘭、閥門進行整體包覆，達到長效防腐目的；

4、儲罐基礎(chǔ)防腐密封：

（1）工況描述：儲罐底部與混凝土結(jié)合面因未進行有效密封，已造成罐底腐蝕；

（2）原處理方式：礦脂帶密封，因礦脂帶耐UV性能欠佳，使用此工藝后已出現(xiàn)局部粉化和脫落；

（3）解決方案：采用精蠟防蝕工藝對間隙進行整體密封（延伸率>180%、極優(yōu)的耐UV性能），密封和防腐效果良好；

結(jié)束語：

化工企業(yè)面臨扥腐蝕原因復(fù)雜，針對不同的工況及特點應(yīng)采用不同的腐蝕控制手段，因地制宜。我們要遵循“同時著眼廠區(qū)平均值與極端值管理，即以傳統(tǒng)防腐方式與特殊防腐工藝相結(jié)合”的原則，提高總體使用年限，避免安全風(fēng)險。

參考文獻：

[1]夏海明、李祥松 鋼材的防銹和除銹技術(shù)及其應(yīng)用 《全面腐蝕控制》2016.02.035.03

本文刊登在：《中國設(shè)備工程》雜志  2016.08（上） P68
