45系列鋁型材內置連接件3d（數模）模型
產品描述 / Name
鋁型材內置連接件適用于特殊連接需求的鋁型材框架內部連接，裝配前需要對鋁型材進行嚴格的工藝孔加工處理；可以下載內置連接件SLDWORKS三維數模進行鋁型材框架結構的設計組裝；
022-87920099
可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。
* 免費提供工業鋁型材選型手冊 →點擊咨詢
內容來源：http://m.qdhlwj.com.cn 作者：武將 發布日期：2020年03月25日 10時10分 閱讀次數：2832 次

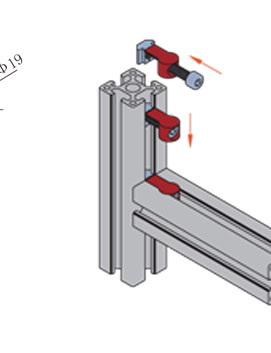

| 45系列鋁型材內置連接件適用于鋁型材之間十字連接或直角連接，裝配時需要在鋁型材規定尺寸位置進行加工安裝工藝孔，然后將內置連接件放入工藝孔內鎖緊即可；內置連接件使用時需要搭配45系列彈性螺母以及圓柱頭螺栓進行配合使用； |

|
| 鋁型材內置連接件正如其名所述，屬于內部連接配件，可以將連接配件通過各種加工工藝置入型材槽坑之內，然后利用相應規格緊固螺栓及螺母進行緊固連接；內置連接優勢在于整體效果美觀，適用于一些特殊連接需求框架結構的組裝； |
|
槽型規格
|
安裝工藝尺寸
|
材質
|
訂貨編號
|
|||
|
孔徑
|
孔深
|
孔距
|
螺栓長度
|
|||
|
槽10
|
φ20
|
17
|
21
|
M8×30
|
鋅合金
|
CE-BJ20-10-45
|
