1：鋁型材對陽極氧化膜的影響

陽極氧化膜的色調(diào)因鋁型材牌號和陽極氧化溶液種類的不同而不同；下表1所示為幾種鋁及鋁型材的硫酸陽極氧化膜和草酸陽極氧化膜的色調(diào)；陽極氧化膜整體著色有合金著色和電解著色，電解著色是在陽極氧化膜上產(chǎn)生的顏色；而且，即使是相同的合金系，例如延壓鋁型材按下圖1所示重復進行熱處理；

?

（表1：不同規(guī)格鋁型材陽極氧化溶液制備的陽極氧化膜的色調(diào)）?
?

（表2：鋁型材陽極氧化行為和陽極氧化膜的色調(diào)）

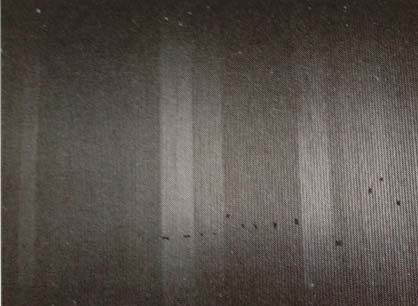

2：鋁型材對電解著色的影響 在不均勻的陽極氧化膜上進行均勻的電解著色，綜合而成的著色色調(diào)也會存在較明顯的偏差；因為電解著色沒有遮蔽性，它是陽極氧化膜自身的色調(diào)和析出金屬色調(diào)的綜合而得到的視覺感受；因此，合金成分的微調(diào)、熱處理條件的管理精度關(guān)系到硫酸陽極氧化膜的色調(diào)品質(zhì)；同時，也影響電解著色的色調(diào)管理；AlFeSi和Mg2Si等結(jié)晶析出的金屬間化合物形狀和尺寸以及鋁型材的電導率等影響電解著色的淺色或灰色；例如，在擠壓工序中使用鋁棒的均勻化條件對電解著色的測色值（L^*,b^*）的影響如上圖所示；

由于擠壓工序中熱影響的差異產(chǎn)生不同的Mg2Si結(jié)晶晶粒，影響鋁型材表面陽極氧化膜的反射率。
